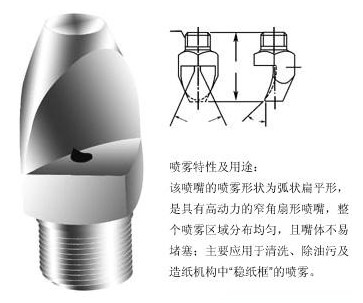

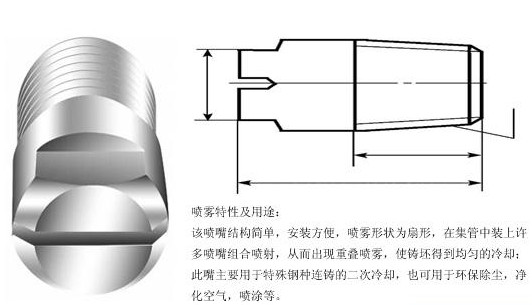

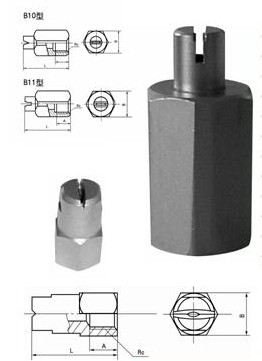

- 簡介： 噴霧型扇形噴嘴結構圖 更多產品>>
|
|
扇形噴嘴結構的球頭結構建模與磨損試驗
針對扇形噴嘴結構的球頭處的復雜結構以及農藥中固體顆粒對噴頭內表面的沖蝕情況,運用立體幾何方法建立了扇形噴頭基本結構尺寸的數學方程,并對其進行力學分析。結果表明,扇形噴嘴結構的球頭處x向磨損最嚴重。通過試驗驗證了理論分析,建立了時間和基本結構尺寸的變化對磨損率的影響關系式。
高壓水扇形噴嘴結構參數對內部流場影響的數值模擬
利用計算流體軟件建立了扇形噴嘴噴頭內部流場的三維數學模型,采用標準k-ε湍流模型對其進行了數值模擬,分析了扇形噴嘴主要結構參數對流場速度分布、壓力分布和射流速度的影響。結果表明:收縮角對扇形噴嘴內部流場,尤其是射流速度有較大的影響,以13°～15°為最佳;出口長徑比對射流流態和射流速度均有一定的影響,宜在2～4之間更有利于扇形噴嘴的射流;V形切槽的夾角對射流出口速度的影響較明顯,在15°～30°時有較好的集束性,但射流速度不高,30°～45°有較好的射流速度,45°～60°可獲得高的射流速度,但集束性較差。
如果空氣霧化噴嘴結構與扇形噴嘴結構比較有哪些不同了。
